AnsTrack – программа для расчета зон санитарной охраны (ЗСО) подземных водозаборов

Модуль AnsTrack предназначен для расчета 2-го и 3-го пояса зон санитарной охраны (ЗСО) подземных водозаборов при разработке проектов ЗСО. Модуль прошел все необходимые тестирования и экспертизы на соответствие санитарно-эпидемиологическим правилам и нормам (СанПиН). Сегодня более 700 организаций в России используют модуль AnsTrack для разработки проектов ЗСО и успешно проходят экспертизу.

Модуль обладает интуитивно понятным интерфейсом и позволяет за считанные минуты оформить раздел по расчету 2-го и 3-го пояса зон санитарной охраны в проект ЗСО. Пример автоматического отчета в программе

Пользователи программы при необходимости могут получить бесплатную техническую поддержку и профессиональные консультации по расчету ЗСО. Техническая поддержка осуществляется посредством он-лайн консультации, на которой демонстрируются основные возможности программы по расчету ЗСО и производится обучение по их использованию.

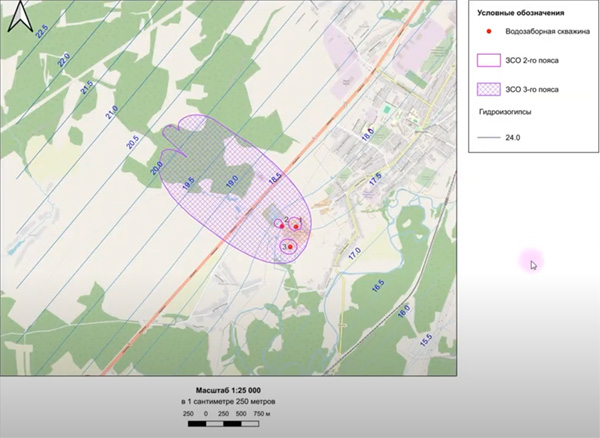

расчет 2 и 3 пояса ЗСО для подземных водозаборов

ОСНОВНЫЕ ВОЗМОЖНОСТИ ПО РАСЧЕТУ ЗCО

Расчеты ЗСО проводятся графоаналитическим методом.  Программа позволяет задать произвольное количество скважин с различными расходами, а также учесть их взаимовлияние друг на друга. При близком расположении скважин имеется возможность рассчитать объединенный пояс ЗСО для группового водозабора.

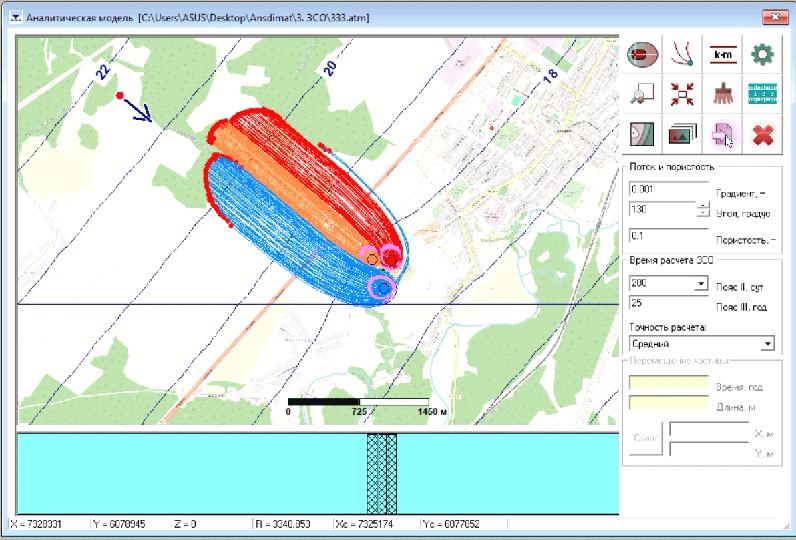

Интерфейс программы для расчета ЗСО
Интерфейс модуля AnsTrack для расчета ЗСО

В программу можно подгрузить карту-подложку для отображения результатов расчета непосредственно на топографическом плане или на космоснимке. Карты подгружаются в виде отдельных графических файлов различных форматов. Длина и ширина карты должна соответствовать размеру создаваемой модели.

В программе могут быть учтены прямолинейные границы фильтрационного потока, такие как: река, непроницаемая граница, а также их комбинация для случая пласта-полосы.

Модуль AnsTrack производит расчеты для плоскопараллельного потока, т.е. случая, когда поток подземных вод на всей рассматриваемой территории направлен в одну сторону с постоянным гидравлическим градиентом. Такая схематизация потока справедлива в большинстве случаев при решении задач по расчету ЗСО. Однако, если водозабор располагается на водораздельной части рельефа или около реки сложной формы, то требуется учесть особенности структуры фильтрационного потока и его границ. В этих случаях применяется модуль гидрогеологического моделирования, основанный на методе аналитических элементов (AnsAEM).

Моделирование ЗСО в сложной структуре потока
Расчет ЗСО при сложной структуре потока подземных вод

Результаты расчета экспортируются из программы как графические или текстовые/табличные данные. Также программа готовит автоматический отчет , в котором содержится вся исходная информация, методика расчета, формулы, результаты расчета и список литературы.



Дополнительно из программы можно экспортировать координаты поворотных точек по контуру поясов ЗСО для последующей подготовки XML фалов.

Интерфейс для подготовки автоматического отчета по результатам расчета ЗСО
Диалоговое окно для подготовки автоматического отчета

Порядок работы с программой

Шаг 1. Создание гидрогеологической модели

  • Выбираем тип водоносного горизонта (напорный, безнапорный) и указываем наличие границ (река, непроницаемая граница и др.)
  • Задаем размеры области моделирования и мощность водоносного горизонта
  • Подгружаем карту-подложку
  • Расставляем водозаборные скважины и задаем им расход
  • Задаем фильтрационные параметры водоносного горизонта



Шаг 2. Расчет поясов ЗСО

  • Указываем направление потока подземных вод и его градиент (если градиент принят равным нулю, то программа отрисует ЗСО в виде круга)
  • Указываем активную пористость
  • Задаем время для расчета 2 и 3 пояса ЗСО
  • Производим расчет ЗСО
  • Формируем автоматический отчет по результатам расчетов
  • Дополнительно экспортируем поворотные точки

Тесты и экспертизы

Обучающие видео по работе с программой

Проиграть видео
Проиграть видео
Подготовка подложки для ансдимат
Воспроизвести видео о Подготовка подложки для ансдимат

Курсы повышения квалификации

Гигиеническая безопасность подземных источников питьевого ихозяйственнобытового водоснабжения. Зоны санитарной охраны. СПБ.: Наука, 2022 Г.Б. Еремин, А.М. Никуленков, Д.С. Борисова, Н.А. Мозжухина

Система охраны подземных источников водоснабжения насчитывает двухвековую историю развития. За это время была накоплена обширная база знаний, которая позволяет рассуждать о преимуществах и недостатках отдельных ее направлений. Одним из базовых «рубежей» системы охраны подземных вод является практика организации зон санитарной охраны (ЗСО) вокруг водозаборов. Разработка проекта ЗСО требует от специалиста одновременно хороших знаний по нормативно-правовому регулированию в области санитарно-эпидемиологического благополучия, градостроительства, земельного, водного права и специальных гидрогеологических знаний. В настоящей монографии освещен Российский и международный опыт разработки проектов зон санитарной охраны подземных источников централизованного питьевого и хозяйственно-бытового водоснабжения населения, представлены материалы исследований по миграции патогенных микроорганизмов и химических загрязнителей в подземных водах, объясняются базовые гидрогеологические понятия и рассматриваются основные параметры, которые необходимо использовать при разработке проекта ЗСО. В монографии изложены подходы к сокращению поясов ЗСО подземных водозаборов, которые подкреплены примерами из реальной жизни.
