AmWells – модуль для оценки запасов подземных вод гидродинамическим методом

Модуль AmWells использует классические аналитические решения для прогноза понижений как в самой скважине, так и водоносном горизонте при эксплуатации водозабора.

Принцип суперпозиции в аналитическом моделировании существенно расширяет возможности базовых аналитических решений и позволяет учесть в расчетах границы фильтрационного потока (река, непроницаемая граница), а также моделировать работу групповых водозаборов с учетом их гидродинамического взаимодействия друг с другом.

В модель можно задать неограниченное количество водозаборных и наблюдательных скважин. Они могут эксплуатировать как один, так и одновременно несколько водоносных горизонтов в слоистой системе.

Результатами расчета в программе являются графики временного прослеживания понижения уровня воды от работы водозаборных скважин, карта развития депрессионной поверхности (воронки), срезки уровней, т.е. влияние работы соседней скважины на снижение уровня воды в искомой скважине.

Модуль идеально подходит для оценки запасов подземных вод гидродинамическим методом. Расчеты могут быть проведены практически для любых гидрогеологических условий (напорный, безнапорный, слоистый пласт, откачка около реки, откачка в талике/пласт-полоса и мн. др.). При необходимости, модуль позволяет перераспределить нагрузку между несколькими водозаборными скважинами и подобрать наиболее оптимальное количество скважин и их месторасположение.

Порядок работы с программой

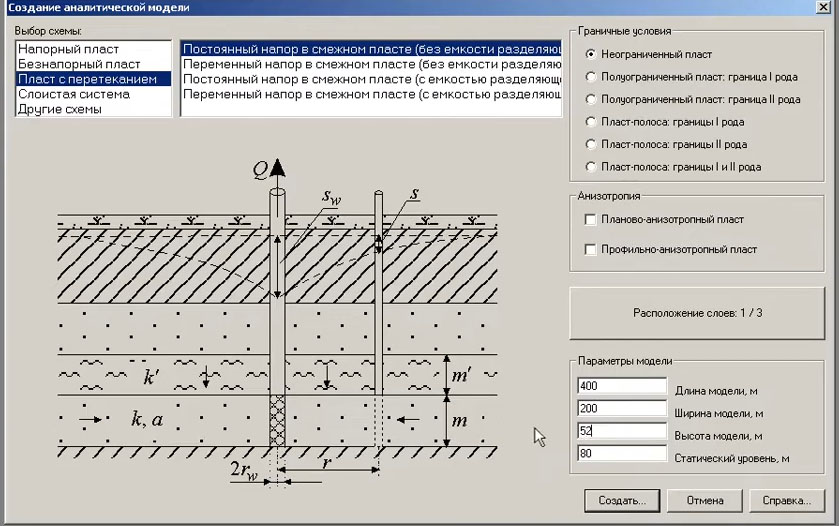

Шаг 1. Выбрать концептуальную схему (напорный/безнапорный/слоистый пласт), задать границы фильтрационного потока (река/непроницаемая граница).
Шаг 2. Задать фильтрационные свойства водоносного горизонта (коэффициент фильтрации, водоотдачу).
Шаг 3. Задать расположение водозаборных и наблюдательных скважин. Указать режим работы скважин (постоянный расход, переменный).
Шаг 4. Отобразить результаты расчета (графики временного прослеживания, карта понижений).

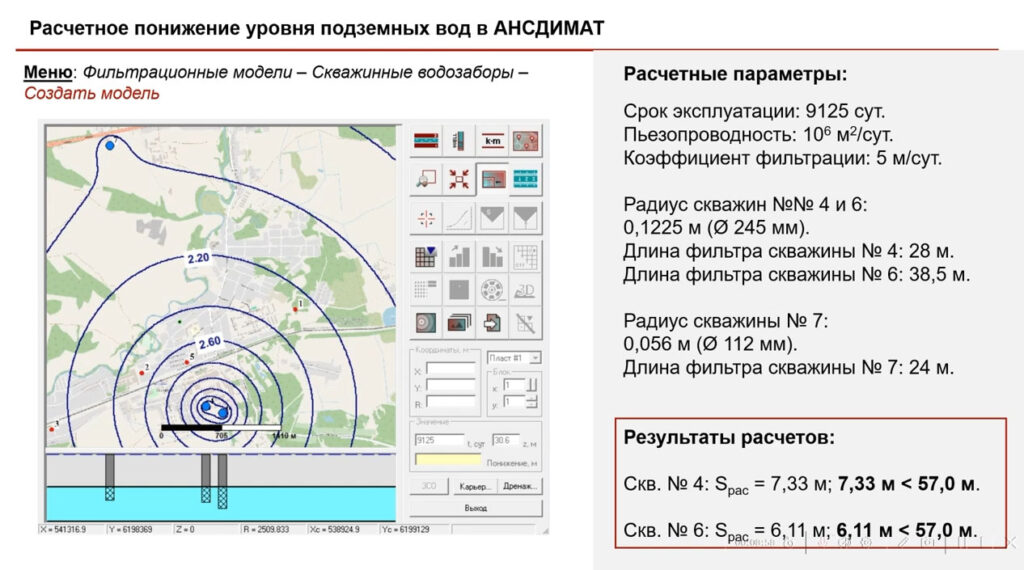

Видеоурок 1. Создание модели. Прогноз понижения от работы скважинных систем с учетом их взаимовлияния, построение карты понижений.

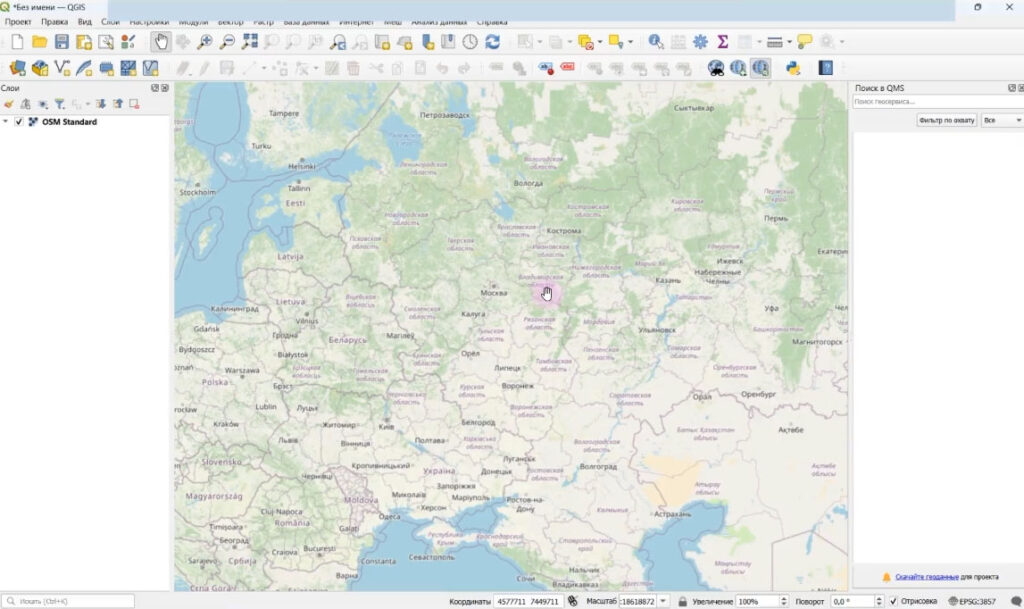

Видеоурок 2. Подготовка карты (подложки) в программе QGis для последующей загрузки в Ансдимат.

Видеоурок 3. Оценка запасов подземных вод.

Попробуйте ОНЛАЙН КАЛЬКУЛЯТОР для оценки запасов подземных вод

Кейс 1 (на английском). Имитация работы группового водозабора технических и питьевых вод гдовского водоносного комплекса в Санкт-Петербурге на протяжении 70 лет

Кейс 2 (на английском). Оптимизация количества водозаборных скважин и их расположения при оценке запасов на групповом водозаборе

Ключевые преимущества

Мгновенный расчет изменения уровня в любой точке водоносного комплекса, построение карт гидроизогипс и линий тока
Точная аппроксимация геометрии опытных скважин и их производительности
Моделирование систем взаимодействующих скважин с произвольным дебитом
Учет влияния перетекания, изменения уровня в смежных пластах, емкостных запасов слабопроницаемых толщ
Корректное моделирование потоков в неограниченных областях

Ограничения

Ограниченные возможности задания плановой неоднородности
Прямолинейные границы фильтрационного потока
Отсутствие инфильтрационного питания
Постоянная мощность водоносного пласта в плане
