Пример №1

Возможности обработки откачки из неограниченного изотропного напорного пласта на программе ANSDIMAT.

Увеличить   Увеличить

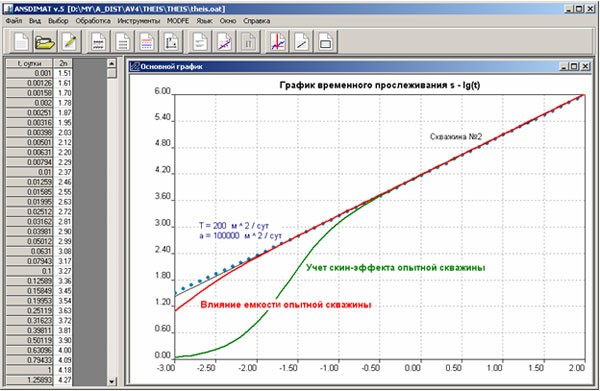

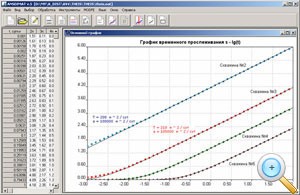

Обработка откачки способом подбора параметров на графике временного прослеживания.   Сравнение результатов обработки: использование решения Тейса (черная линия), решения Менча с учетом емкости опытной скважины (красная линия) и решения Менча с учетом влияния скин-эффекта в опытной скважине (зеленая линия).

Увеличить   Увеличить

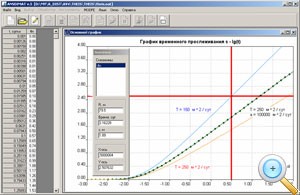

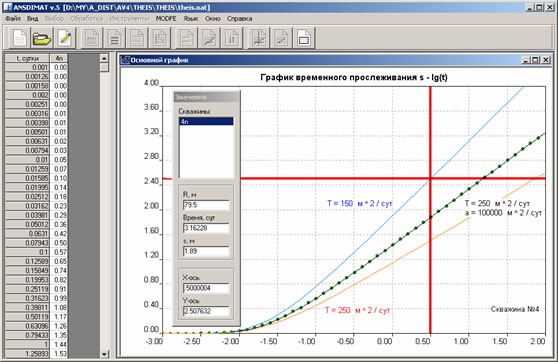

Визуальная оценка чувствительности решения к определяемым параметрам на графике временного прослеживания. Определение расчетного понижения на любой момент времени.   Визуальная оценка чувствительности решения к определяемым параметрам на графике площадного прослеживания. Определение расчетного понижения в выбранной скважине.

Увеличить   Увеличить

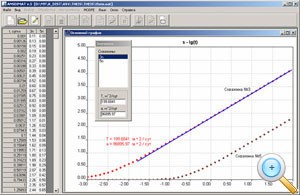

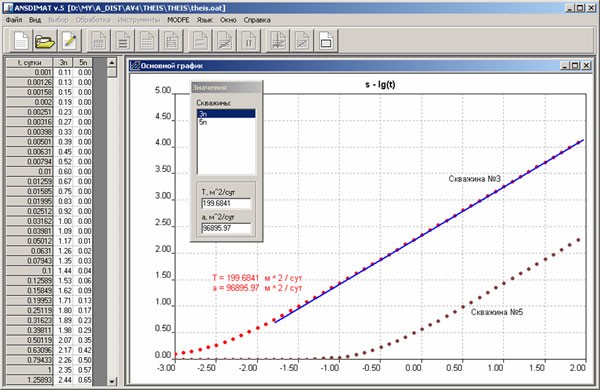

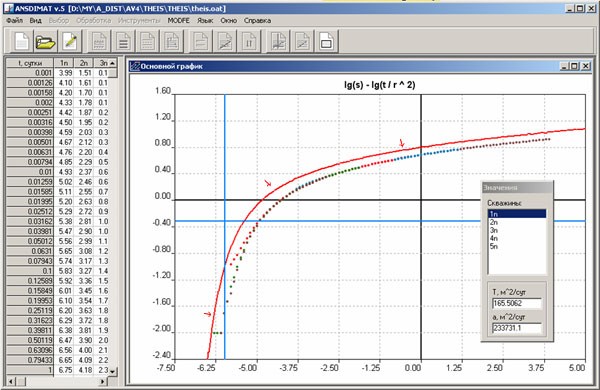

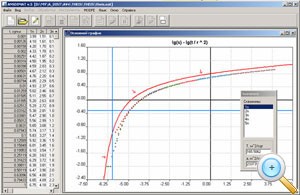

Определение параметров способом прямой линии на графике временного прослеживания.   Определение параметров способом эталонной кривой на билогарифмическом графике комбинированного прослеживания.

Увеличить   Увеличить

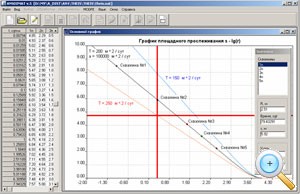

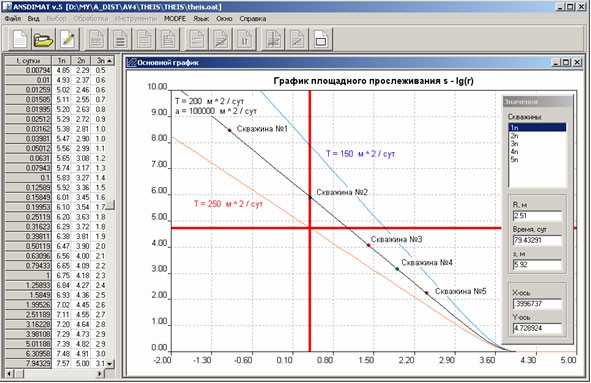

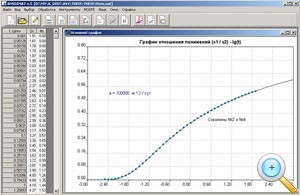

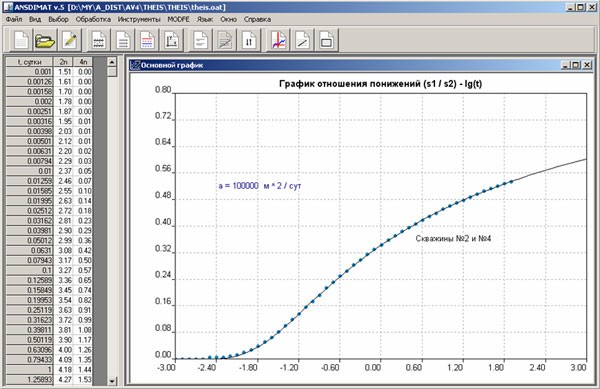

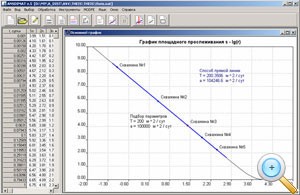

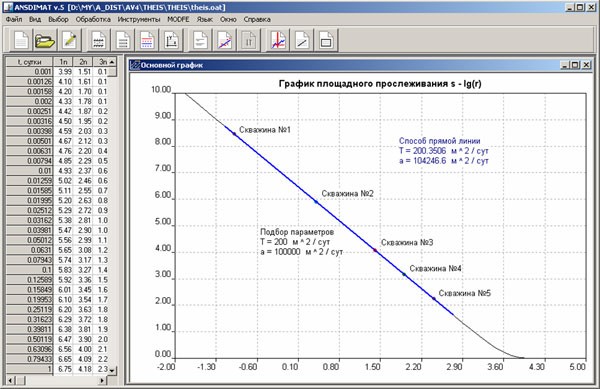

Определение параметров способом прямой линии (синяя линия) и подбора параметров (черная линия) на графике площадного прослеживания на конец откачки.   Определение пьезопроводности по отношению понижений в двух скважинах. Результат не зависит от проводимости пласта и расхода опытной скважины.

Увеличить

Увеличить

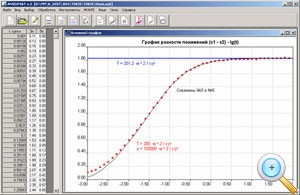

Определение параметров по разности понижений в двух скважинах способом подбора параметров (черная линия) и способом прямой линии (горизонтальная синяя линия). Последнее определяется на период квазистационара в двух скважинах и не зависит от пьезопроводности и времени.

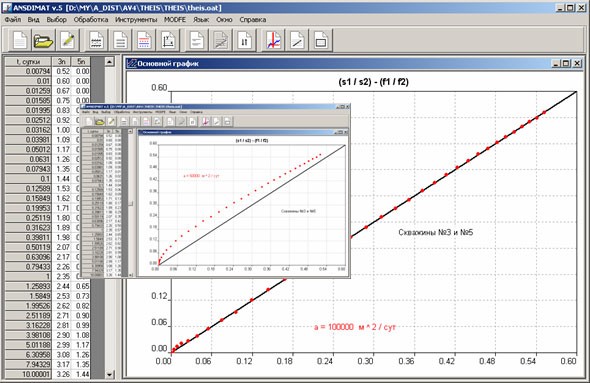

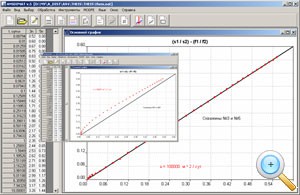

Определение пьезопроводности способом биссектрисы по отношению понижений в двух скважинах. Результат не зависит от проводимости пласта и расхода опытной скважины. При неправильно заданной пьезопроводности фактические замеры (красные точки) будут отклонятся от диагонали.
