AnsSurf – визуализация результатов гидрогеологических расчётов на карте
Модуль AnsSurf предназначен для подготовки координатно-привязанной картографической подложки, отображения результатов расчётов других модулей АНСДИМАТ на карте и построения карт гидроизогипс по данным замеров в скважинах с учётом специфики гидрогеологического картирования.
Результаты аналитических и модельных расчётов (понижения, ЗСО, линии тока, изолинии) становятся наглядными и готовыми для отчёта, когда они вынесены на план в нужной системе координат и оформлены в масштабе на листе заданного формата. AnsSurf решает эту задачу внутри программного комплекса АНСДИМАТ и дополняет расчётные модули единым картографическим блоком.
Для каких задач подходит модуль

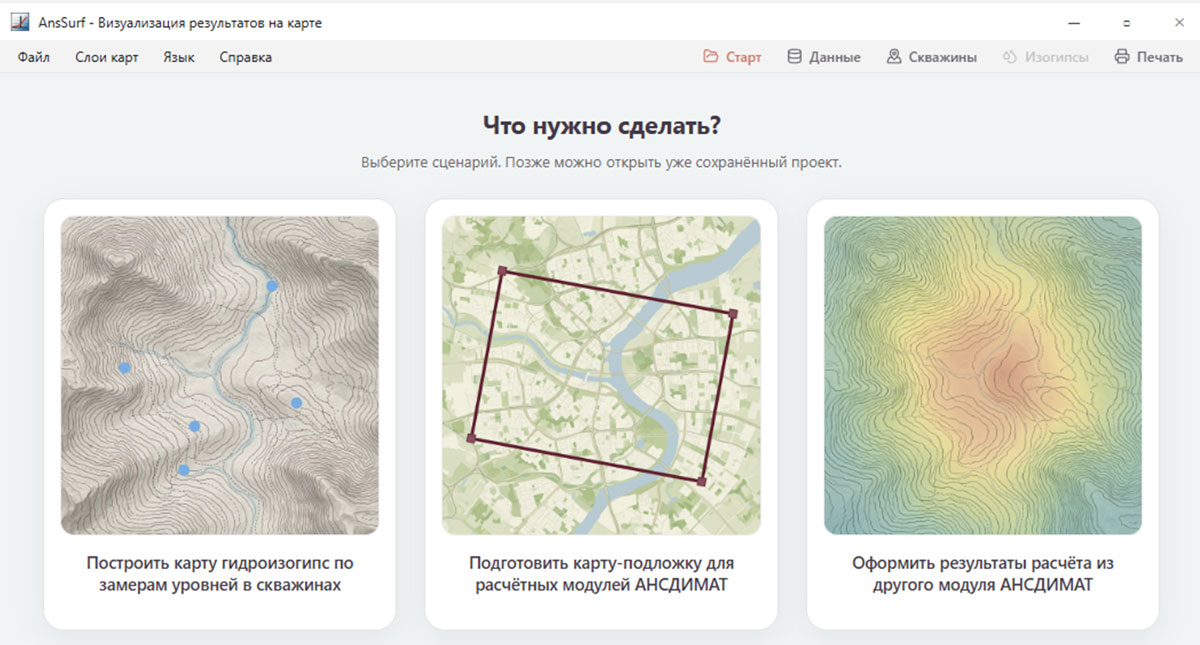

- подготовка единой координатной основы проекта в АНСДИМАТ;
- визуализация депрессионных воронок, срезок и полей понижений;
- оформление контуров ЗСО и сопутствующих объектов на плане в масштабе;
- построение и оформление карт гидроизогипс для отчётов и мониторинга;
- расчёт и картирование глубин до воды, зон потенциального подтопления и гидравлических градиентов;
- быстрая подготовка масштабированных карт для экспертизы и сдачи заказчику.
Возможности модуля

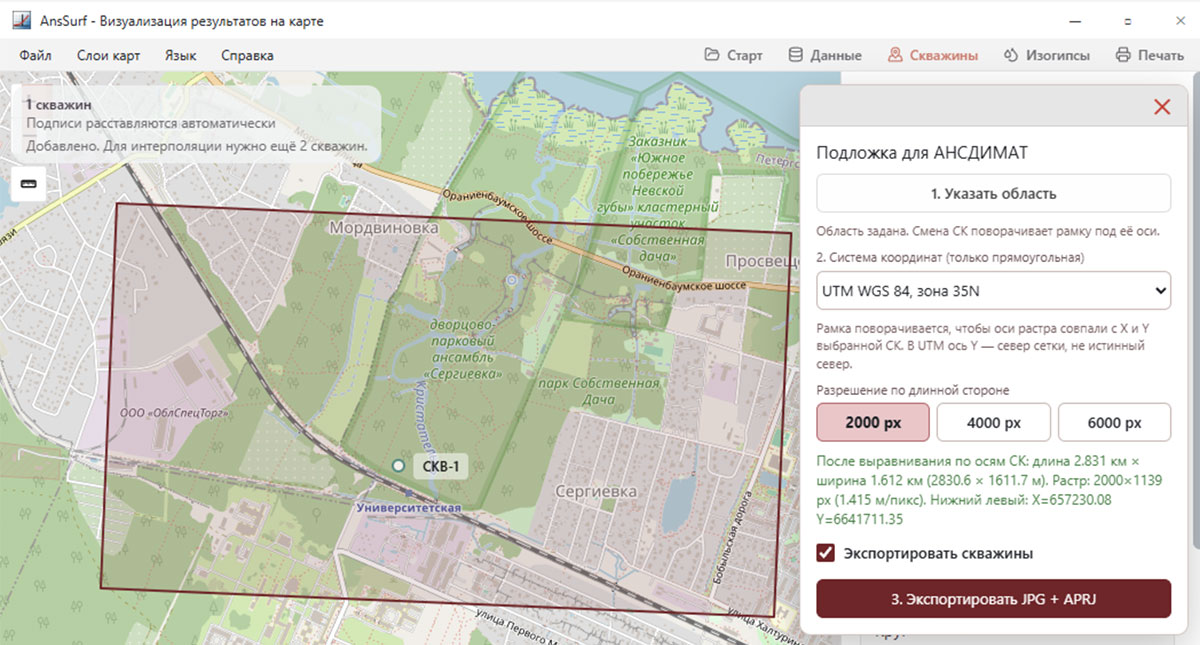

1. Координатно-привязанная подложка для модулей АНСДИМАТ
AnsSurf позволяет подготовить и использовать геопривязанную подложку, которая служит общей пространственной основой для работы в других модулях комплекса. Другие модули АНСДИМАТ автоматически считывают подложку и координатную привязку при открытии.
Поддерживаемые системы координат:
• географические координаты;
• UTM WGS 84;
• МСК;
• ГСК;
• СК-42.
Поддерживаемые картографические основы:
- Карты OSM;
- ESRI;
- Carto;
- Космические снимки высокого разрешения;

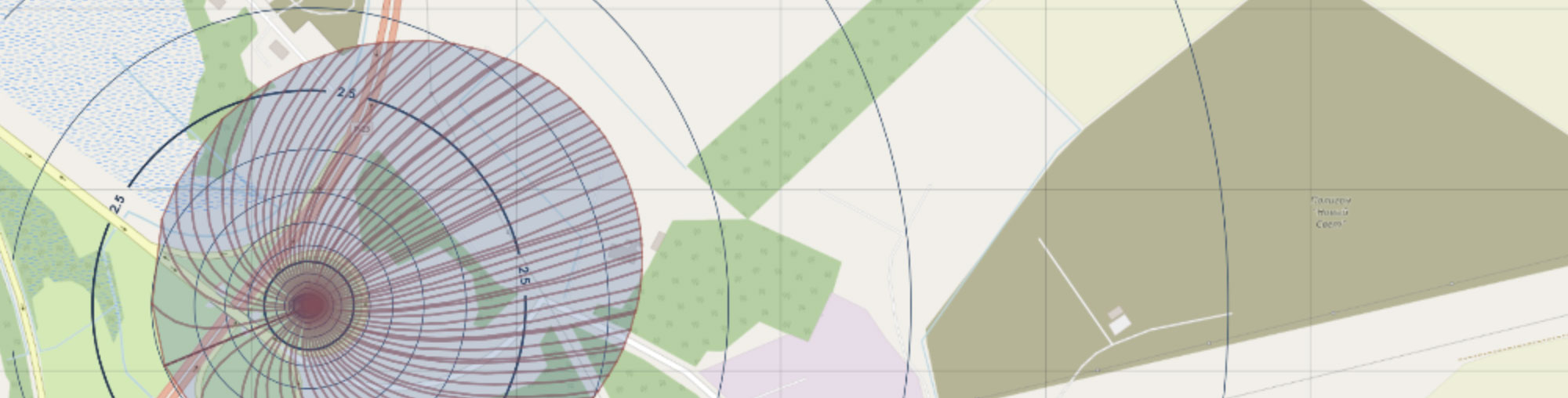

2. Отображение результатов расчётов на карте
Модуль выводит на карту результаты, полученные в других расчётных модулях АНСДИМАТ, оформляет их для печати и передачи Заказчику.
Экспорт результатов в следующие форматы: PDF, Geotif, JPG, DXF, GRD
На карте могут отображаться:
- матрицы (поля) понижений;
- контуры зон санитарной охраны (ЗСО);
- скважины (водозаборные, наблюдательные и др.);
- изолинии расчётных параметров;
- линии тока;
- другие объекты и слои по результатам моделирования.

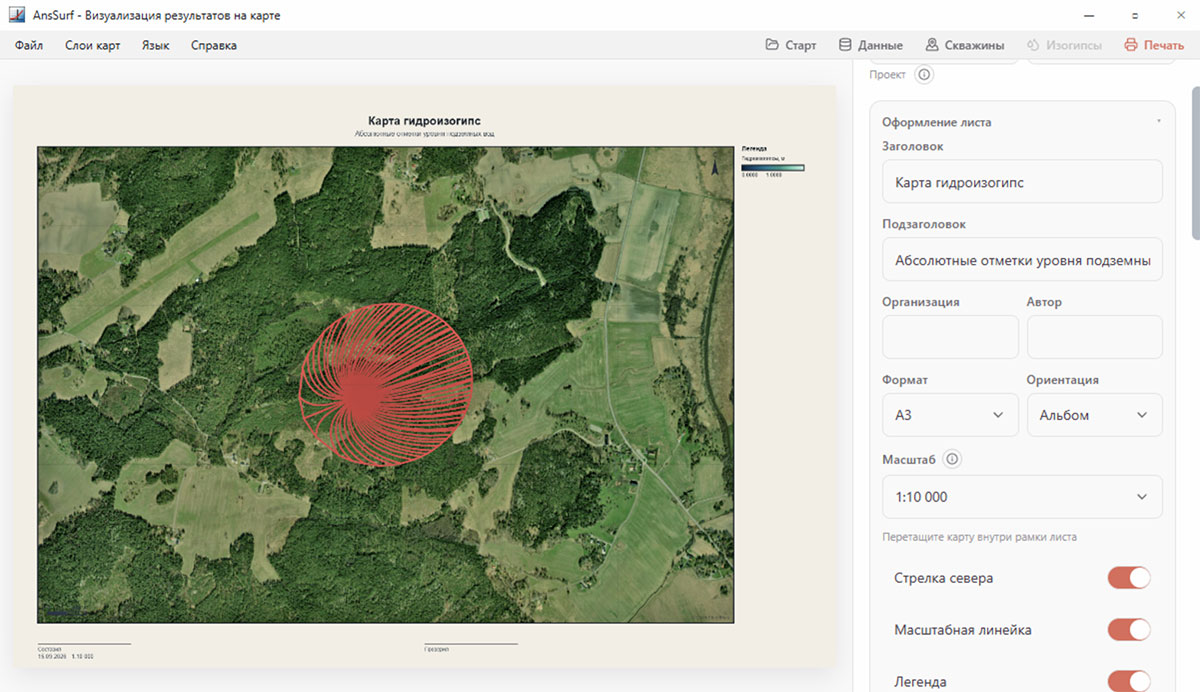

Оформление карты:
- вывод в масштабе на листе заданного формата (типовые форматы А0–А4 и настраиваемый лист);
- легенда, подписи, элементы зарамочного оформления;
- подготовка изображения для включения в отчёт.

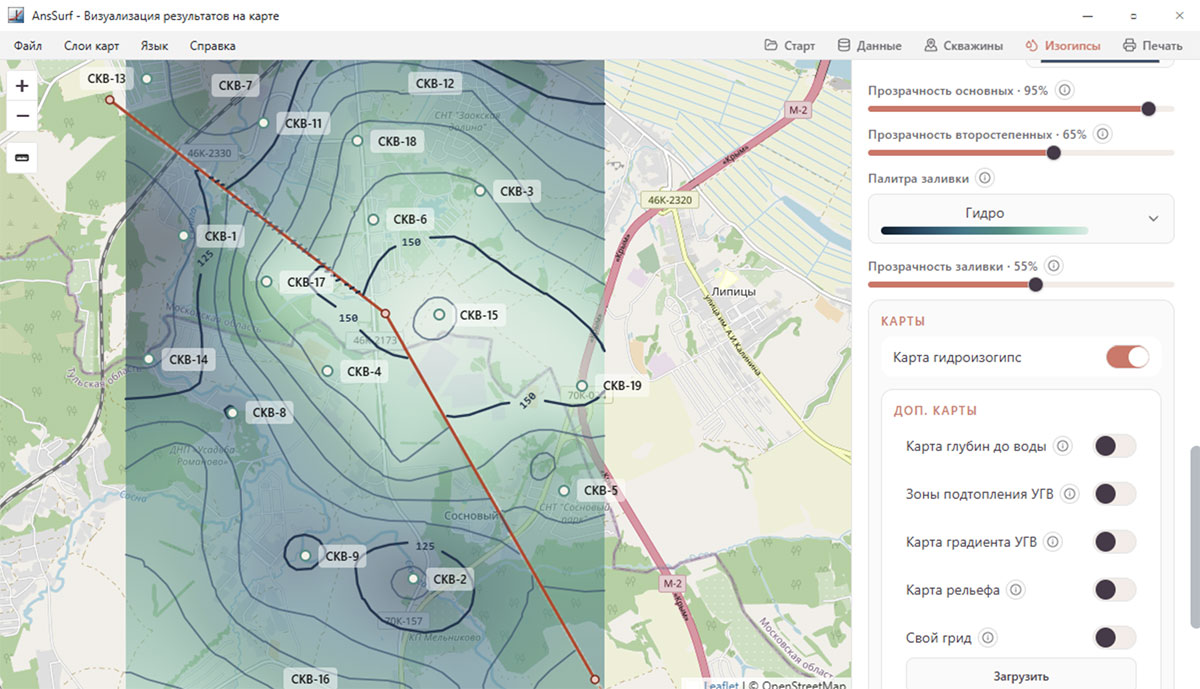

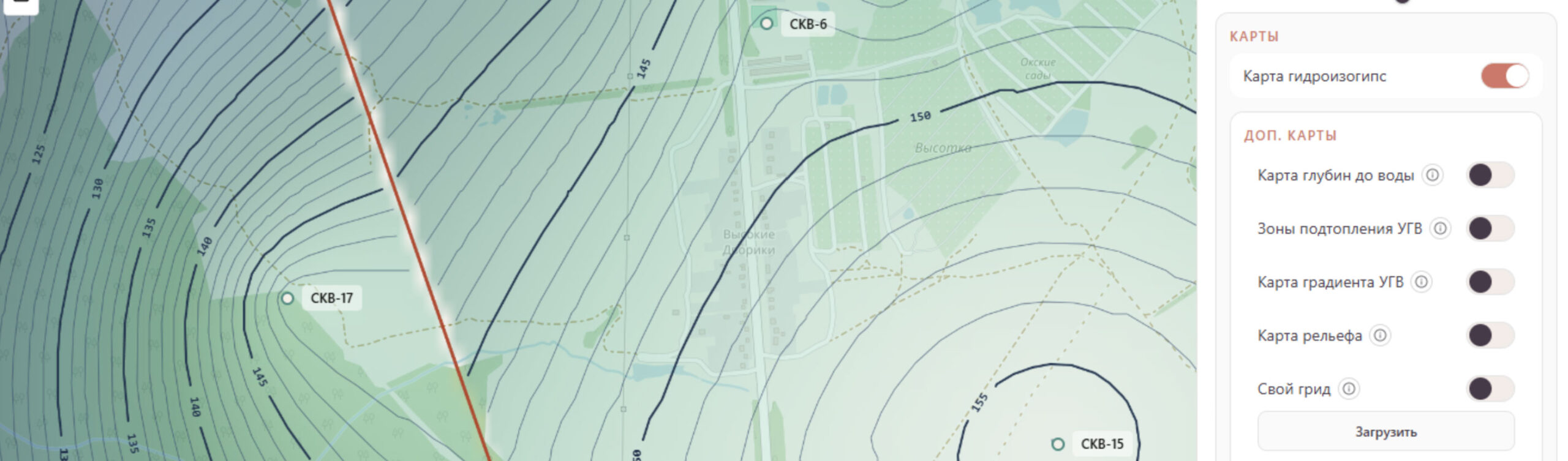

3. Построение карты гидроизогипс по данным замеров в скважинах
Флагманская функция AnsSurf – построение карты гидроизогипс по уровням в скважинах с учётом гидрогеологической специфики, а не «универсальной» интерполяции «как в обычной ГИС».
Учёт специфики картирования:
- карта гидроизогипс которая повторяет основные тренды рельефа поверхности земли;
- учёт разрывных нарушений при интерполяции (изолинии и поверхность уровня корректно реагируют на нарушения гидравлической связности);
- ограничение области интерполяции полигоном.

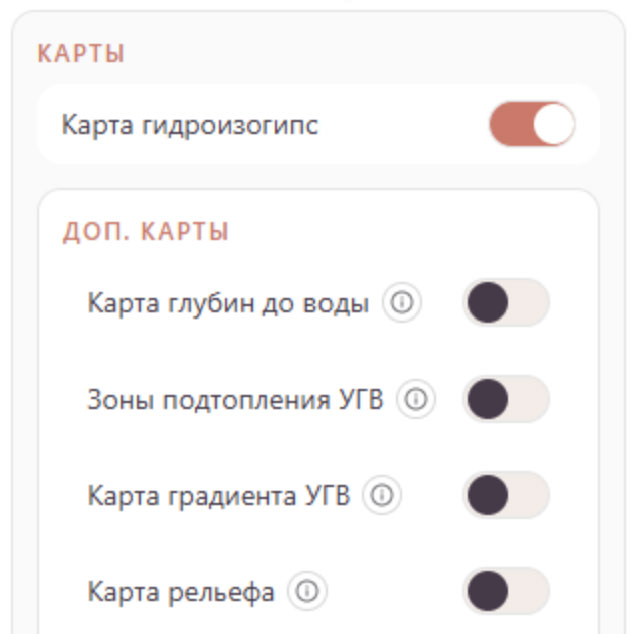

Доступны автоматические расчёты на основе карты гидроизогипс:
- глубины до воды – по карте гидроизогипс и цифровой модели рельефа (ЦРМ загружается на территорию карты автоматически);
- карта подтопления территории – сопоставление уровней подземных вод и рельефа;
- карта гидравлических градиентов — оценка направлений и интенсивности фильтрационного потока по поверхности уровней.
Ключевые преимущества
• Единая подложка для расчётных модулей АНСДИМАТ в нужной системе координат (в т.ч. МСК, ГСК, СК-42)
• Наглядный вывод матриц понижений, ЗСО, скважин, изолиний и линий тока непосредственно на карте
• Оформление в масштабе на листе заданного формата — сразу под отчёт и экспертизу
• Гидрогеологическая логика построения карт гидроизогипс: рельеф + разрывные нарушения при интерполяции
• Автозагрузка ЦРМ и расчёт глубин до воды без ручной подготовки рельефа «с нуля»
• Карта подтопления и карта гидравлических градиентов как продолжение одной карты гидроизогипс
• Работа в экосистеме АНСДИМАТ: быстро посчитать в расчётном модуле — сразу показать и оформить на карте в AnsSurf
• Низкий порог входа для гидрогеолога по сравнению с настройкой универсальных ГИС «под гидрогеологию»
AnsSurf не заменяет расчётные модули, а делает их результаты картографически готовыми к использованию в проектах, изысканиях и экспертизе.
